电加热型烘干机配电箱的使用操作与调试说明

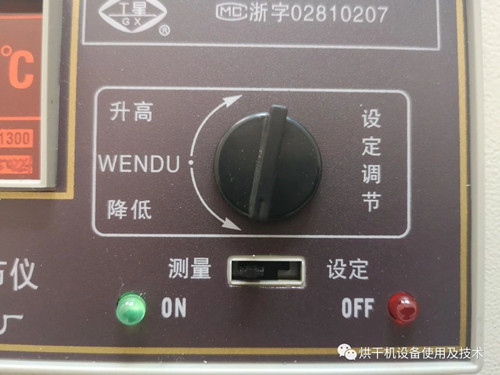

1、〖温度数字显示仪〗

用来观察及设置温度

“测量”转换钮调至测量位置时显示的数据为箱体内此时的实际温度；“设定”转换钮调至设置位置时显示的数据为箱体内此时的设定温度，可根据需要旋动温度调节旋钮来设定温度，顺时针调为升高，逆时针为降低；

2、电源指示灯（黄色指示灯）：

接通电源时此灯亮，整机处于处于待状态；

3、排湿指示灯（白色指示灯）：

排湿风机、循环风机工作时此灯亮起；

4、冷却指示灯（红色指示灯）：

  当加热管停止工作时此灯亮起，停止加热；

5、加热指示灯（绿色状态灯）：

当加热管运行工作时此灯亮起，开始加热；

6、〖停止/运行开关〗

用来启动或停止加热系统开关

7、〖紧急开关〗

用于突发事件下紧急切断加热系统电源，正常工作时为弹起状态，遇遇紧急情况需停止供热时，按下此开关即可切断加热管电源。如需再次启动时，顺时针旋转至按钮弹起即可；

新机使用时请检查此旋钮是否为弹起状态，如不是，可顺时针旋转至跳起状态。
